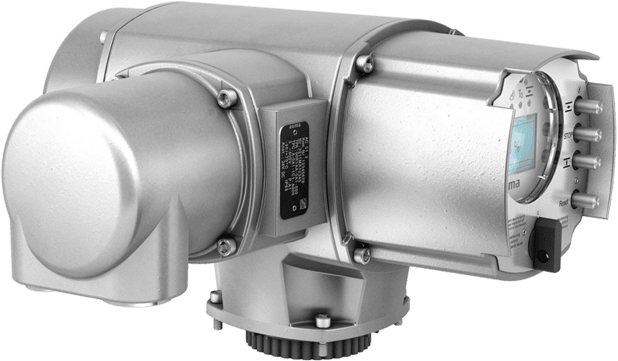

Блок управления AC
Блок управления AC рекомендуется применять в случаях, когда необходимы самонастраивающиеся функции регулирования, регистрация эксплуатационных данных и гибко конфигурируемые интерфейсы. Он обеспечивает интеграцию арматуры и электропривода в систему управления ресурсами предприятия с использованием расширенных диагностических возможностей.
Устройство оснащается настраиваемым параллельным интерфейсом, а также интерфейсами для работы в составе систем полевых шин, что позволяет эффективно включать привод в современные автоматизированные технологические процессы.
Диагностический функционал включает:
- протоколирование событий с временными метками;
- регистрацию моментной характеристики;
- непрерывный контроль температуры и вибрации привода;
- учёт числа пусков и суммарного времени работы электродвигателя.
Дополнительно доступны специальные функции, ориентированные на нестандартные требования эксплуатации. К ним относятся, например, байпас крутящего момента для срыва клапана при чрезмерной затяжке, а также опции увеличения времени позиционирования для предотвращения гидроудара в трубопроводе.
При разработке версии AC 01.2 особое внимание уделялось эргономике и упрощению интеграции в РСУ. Настройка выполняется через крупный графический дисплей с интуитивным меню. Альтернативно может использоваться программное обеспечение AUMA CDT с подключением по Bluetooth. В случае цифрового управления конфигурирование блока возможно непосредственно из диспетчерской через соответствующий интерфейс.
Сроки поставки необходимо уточнять у менеджеров отдела продаж
Конструктивные особенности
- Модульная концепция интерфейса для дистанционного управления
- Локальная панель управления с запираемым ключом-селектором, кнопками и сигнальными лампами
- ЖК-дисплей для мониторинга состояния и ввода параметров
- Настройка электропривода без вмешательства и параметрирование блока управления
(в сочетании с магнитным датчиком положения и крутящего момента MWG) - отдельный монтаж на настенном креплении
- Схема управления двигателем через реверсивные контакторы, тиристоры
- Контроль фаз с их автоматической коррекцией
- внешнее электропитание 24 V DC (опция)
Условия эксплуатации
- Широкий температурный диапазон
- Максимальная степень защиты IP68
- Высококачественное антикоррозионное средство KS
- Температура окружающей среды -30 °C – +70 °C
Интерфейс и функциональные особенности
- Управляющие входы с разным напряжением (DC/AC)
- Программируемые беспотенциальные сигнальные реле для контрольной сигнализации
- аналоговая активация (0/4 – 20 мА)
- программируемый тактовый режим (для увеличения времени работы)
- свободно настраиваемые промежуточные положения
- Регулятор процессов (PID)
- Управление полевой шиной (Profibus DP/DP-V2, Profinet, Modbus RTU, Modbus TCP, HART, Foundation Fieldbus, Wireless HART)
- Интерфейс полевой шины доступен даже в дублировании блоков
- Поведение в аварийных ситуациях и при сбое связи
(программируемое) - Момент хода и крутящий момент в виде аналогового сигнала
(в сочетании с магнитным датчиком положения и крутящего момента MWG) - Регистрация рабочих характеристик
- Связь с ноутбуком и планшетом на ОС Android по Bluetooth
- Функциональная безопасность: для выбранных конфигураций допускается безопасная сигнализация конечного положения вплоть до УПБ 2
Интерфейсы
- Электрическое подключение через штепсельный разъем AUMA
(или через клеммы) - Различные исполнения кабельного ввода
- Подключение оптоволоконного кабеля для интерфейсов полевой шины
Блок управления AUMA AC (AUMATIC AC) представляет собой микропроцессорный контроллер нового поколения, разработанный специально для много- и неполнооборотных электроприводов. Устройство объединяет функции позиционирования, диагностики и связи в едином компактном модуле, обеспечивая точное управление арматурой, защиту от аварийных режимов и бесшовную интеграцию в современные АСУ ТП. Модель AC стала отраслевым стандартом благодаря высокой отказоустойчивости, адаптивным алгоритмам и возможности удалённой настройки без вскрытия корпуса.
Конструкция и функциональные возможности
Корпус блока выполнен из ударопрочного полиамида с усиленными уплотнениями, гарантирующими степень защиты IP67/IP68. Внутри размещена многослойная печатная плата с конформным покрытием, устойчивым к вибрации, температурным перепадам (–40°C…+80°C) и конденсатообразованию. Микропроцессорное ядро непрерывно обрабатывает данные с оптических энкодеров, тензодатчиков и терморезисторов, формируя многоуровневую защиту: отключение при превышении момента, заклинивании, перегреве обмоток или обрыве фазы. Встроенный OLED-дисплей с подсветкой и кнопочной панелью позволяет локально задавать конечные положения, скорости хода, зоны нечувствительности и алгоритмы Failsafe. Функция автокалибровки исключает ручной подбор механических упоров, а модульная конструкция упрощает замену без сброса параметров.
Цифровая интеграция и управление
Блок AC поддерживает полный спектр промышленных интерфейсов: аналоговые контуры 4–20 мА / 0–10 В, дискретные входы/выходы и цифровые шины Modbus RTU, Profibus DP, PROFINET, Foundation Fieldbus и BACnet. Прямое подключение к ПЛК и SCADA-системам исключает необходимость промежуточных преобразователей сигнала. Конфигурирование выполняется через защищённый порт или облачную платформу AUMA CONNECT, что позволяет массово обновлять прошивки, копировать настройки между устройствами и осуществлять удалённую телеметрию. Встроенный регистратор событий фиксирует до 10 000 записей, формируя цифровую карту износа для перехода на предиктивное техническое обслуживание. Доступны версии с двойным резервированием логики и сертифицированные модификации ACExC для взрывоопасных зон.
Сферы применения и эксплуатационная выгода
Контроллер AC применяется во всех отраслях, использующих автоматизированную трубопроводную арматуру: водоканалы, ТЭЦ и АЭС, нефтегазовые комплексы, химические и пищевые производства, системы HVAC и вентиляции. Интеллектуальное управление пусковыми токами и адаптивный ПИД-регулятор снижают гидравлические удары на 35%, продлевая ресурс уплотнений и редуктора. Отсутствие необходимости в частом ТО, возможность удалённой диагностики и прогнозирования отказов сокращают количество сервисных выездов на 40%. Совокупная стоимость владения снижается на 25–30% за счёт минимизации простоев и оптимизации энергопотребления.
Подбор блока управления требует учёта протоколов АСУ ТП, класса защиты, температурного диапазона и совместимости с конкретной моделью привода. На портале aumatic.ru представлено только оригинальное оборудование AUMA с полным комплектом паспортов, сертификатов ТР ТС/ГОСТ/ATEX и BIM-моделей для проектирования. Инженеры компании бесплатно выполнят аудит текущей системы, подберут оптимальную конфигурацию AC и разработают схему подключения с учётом норм ПУЭ. Гарантийный срок — 24 месяца, склад в Москве поддерживает наличие ходовых версий, доставка по РФ и ЕАЭС осуществляется от 3 рабочих дней. Оставьте заявку на сайте или свяжитесь с отделом продаж, чтобы получить персональное коммерческое предложение и техническую консультацию в день обращения.
